一、概述

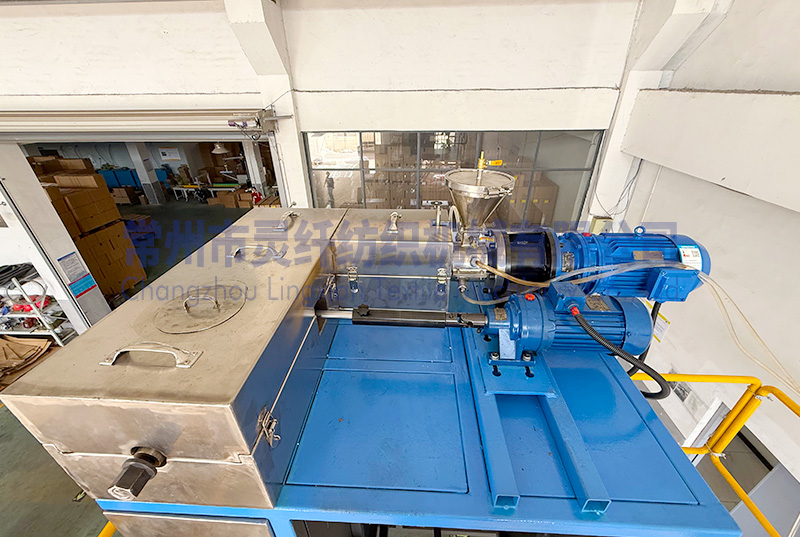

氨綸熔融紡絲機用于彈性纖維氨綸的熔融紡絲,比干法紡絲的需要溶劑參與并且還要回收溶劑的紡絲過程要節省許多成本。本機包含密封料斗(氨綸切片極易吸濕,所以料斗最好密封隔絕空氣),螺桿擠出機,計量系統,紡絲系統,側吹風系統和甬道系統(本系統對纖維的凝固效果非常關鍵,紡絲速度取決于凝固效果),上油系統,導絲系統和收卷機(本系統卷繞機對彈性纖維的收集具有非常好的效果,無蜘蛛絲,最細可收集10D纖維)。本機是大專院校和工廠實驗室不可或缺的彈性纖維的熔融紡絲設備。
本套實驗線是小型UDY紡絲試驗機。
工藝流程如下:
原料——密封料倉——螺桿擠出機——測量頭——計量泵——組件——側吹風——上油——導絲盤——卷繞頭
| 序號 | 名稱 | 技術參數 | 數量 | 備注 |
| 2.1 | 密封料斗 | 1、材質:316L (快開式) | 1件 | |
| 2.2 | 螺桿擠出機 |
1、螺桿擠出機 直徑:?20mm 2、長徑比L/D:1:28 3、材料:38CrMoAlA 4、帶銷釘式攪拌頭 5、溫度范圍:室溫~350℃ 6、加熱形式:陶瓷加熱圈,4區加熱 7、加熱功率:約4.5kw 8、溫控方式:PT100+溫控器 8.1、測溫元件型號:壓簧式PT100;測溫范圍:-200~420℃;精度±0.1℃;線性度±0.1℃;允許偏差值:±(0.30+0.005│t│)℃; 8.2、溫控器型號:DTE10P;取樣頻率:1S/所有輸入;控制方法:PID、 PID 可程序、手動、 ON/OFF;輸出方法:繼電器輸出;防護等級?:IP60;通訊及通訊協議:RS485+Modbus 通訊協議; 9、交流變頻調速、壓力閉環控制 9.1、壓力控制:壓力變送器型號:PT124B-35-M14-150/470;測量范圍:0~35MPa;準確度±0.5、1.0%FS;校準:80%±1FS; 9.2、螺桿動力采用擺線針輪減速機;功率:2.2KW;減速比:23; 10、含液體交聯劑接口(M14X1.5) | 1件 | |
| 2.3 | 螺桿測量頭 |
1、材質:內316L外碳鋼 2、溫度范圍:室溫~350℃ 3、加熱形式:陶瓷加熱圈 4、加熱功率:約1kw 5、溫控方式:PT100+溫控器 5.1、測溫元件型號:壓簧式PT100;測溫范圍:-200~420℃;精度±0.1℃;線性度±0.1℃;允許偏差值:±(0.30+0.005│t│)℃; 5.2、溫控器型號:DTE10P;取樣頻率:1S/所有輸入;控制方法:PID、 PID 可程序、手動、 ON/OFF;輸出方法:繼電器輸出;防護等級?:IP60;通訊及通訊協議:RS485+Modbus 通訊協議; | 1件 | |
| 2.4 | 紡絲箱 |
1、1位/箱 每位1頭 2、組件上裝式 3、加熱形式:加熱圈 4、溫度范圍:室溫~350℃ 5、加熱功率:約2kw 6、溫控方式:PT100+溫控器 6.1、測溫元件型號:壓簧式PT100;測溫范圍:-200~420℃;精度±0.1℃;線性度±0.1℃;允許偏差值:±(0.30+0.005│t│)℃; 6.2、溫控器型號:DTE10P;取樣頻率:1S/所有輸入;控制方法:PID、 PID 可程序、手動、 ON/OFF;輸出方法:繼電器輸出;防護等級?:IP60;通訊及通訊協議:RS485+Modbus 通訊協議; 7、保溫材料:巖棉 | 1臺 | |
| 2.5 | 計量泵 |
1、齒輪泵:1×0.15cc/rev 2、1進1出 3、齒輪方泵 4、工作溫度:0~350℃ 5、工作轉速:5~35rpm 6、最大壓差:35Mpa 7、計量泵流差率:-1%~1% 8、計量泵流量不均率:≤3% | 1臺 | |
| 2.6 | 計量泵傳動 |
1、擺線針輪減速器+三相永磁同步電機 2、電機功率:0.37kw 3、電機類別:三相永磁同步電機 4、減速比:1:59 5、帶活球節傳動桿 | 1臺 | |
| 2.7 | 組件 |
1、上裝式 2、組件殼材質:35GrMo 3、噴絲板:直徑?50mm 4、含316L分流板 | 2套 | |
| 2.8 | 噴絲板 |
1、噴絲板:直徑?50mm 2、孔數:1、3孔 3、孔型:圓形 4、孔徑:待定 5、長徑比:3 | 2塊 | |
| 2.9 | 側吹風 |
1、形式:阻尼勻風式 2、有效吹風面積: 3、250×1500mm 4、含水平過濾和垂直過濾 | 1臺 | |
| 2.10 | 側吹風空調系統 |
1、工業冷水機3匹 2、風溫:17~22 ℃ 3、送風風機:DF低噪聲離心風機;型號:DF7;功率:0.75KW;風量≥1200m3/h;風壓:800~1200Pa 4、含靜壓風室 | 1套 | |
| 2.11 | 甬道 | 1、長:2000mm | 1只 | |
| 2.12 | 鋼架 |
1、組合式鋼平臺 2、含樓梯、護欄 | 1套 | |
| 2.13 | 卷繞機架 |
1、鋼構件:表面蒙不銹鋼板 2、帶部位控制箱 | 1組 | |
| 2.14 | 上油系統 |
1、油嘴上油 2、油劑泵規格:1*0.08cc/rev 3、功率:120W 4、含油劑槽及回油槽 | 1套 | |
| 2.15 | 導絲輥 |
1、尺寸:?100×100mm 2、表面鍍硬鉻,拋光處理 3、電機:三相異步電機;型號:YS7122 極數:2極;功率:0.25kw 4、速度范圍:200-1000m/min | 2套 | |
| 2.16 | 卷繞頭 |
1、卷繞頭 2、頭數:2頭 3、速度范圍:200-1000m/min 4、紙管尺寸:?94* ?108*115mm | 1臺 | |
| 2.17 | 吸槍 | POY型,配氣管和連接頭 | 1把 | |
| 2.18 | 電氣控制部分 | 整套設備有1臺800×600×1900mm電柜,壓力采用熔體壓力變送器和觸摸屏顯示、控制。溫度控制器采用溫度模塊控制;測溫原件采用PT100鉑電阻:,電機拖動由變頻器通過PLC觸摸屏通訊控制。 | 1套 | |
| 2.19 | 配件及易損件 | 1批 |
