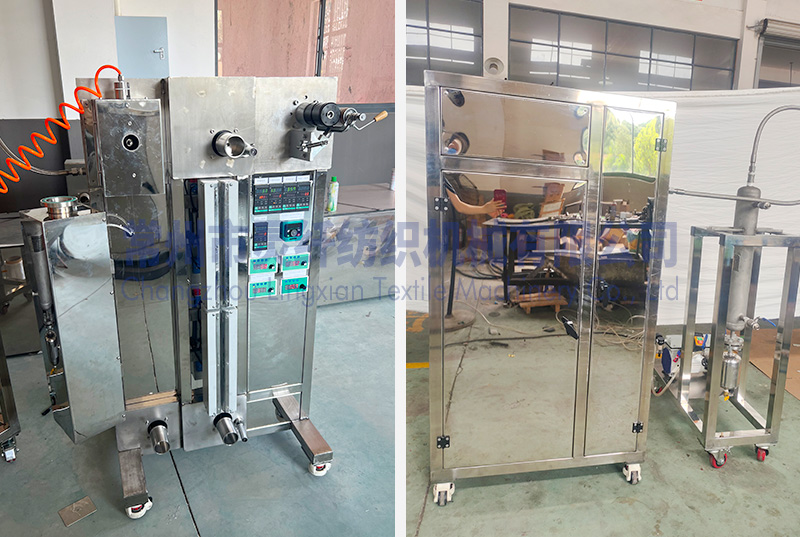

型號：WGF-50-40
一、主要技術參數

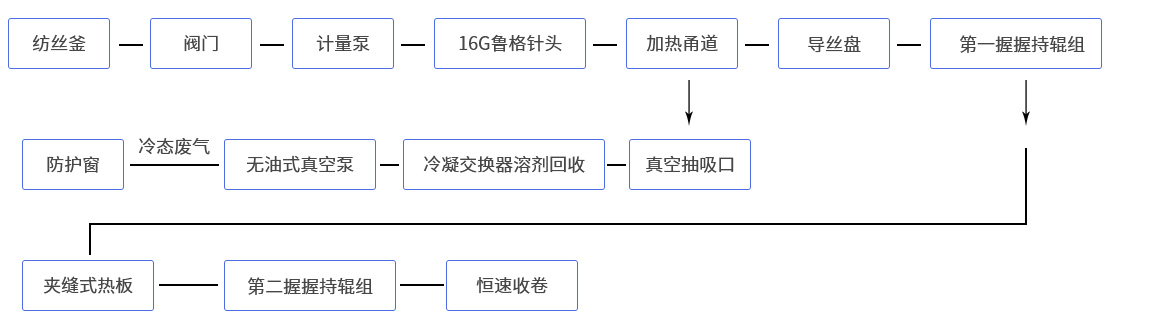

本機采用220V50Hz供電。其基本工藝路線：
體積：長760 *寬600 *高1380（主機）+長260 *寬260*高1380（溶劑回收裝置）電源：220V 50Hz 5kw
| 二、設備配置 | 技術參數 | 數量 | |
| 1 | 紡絲釜 | 有效容積：50ML（氣壓補助下料） 帶加液快開（釜蓋） 罐體材料：304不銹鋼 加熱方式：外包加熱圈 使用溫度：室溫~200℃ 測溫元件PT100 | 1臺 |
| 2 | 閥門 | 型號：DN5 1材質：304（閥門與紡絲釜為同一熱源） | 1件 |
| 3 | 計量泵 | 型號：YCB81BG 形式：齒輪疊泵 公稱流量：0.08cc/rev 轉速范圍：10~50rpm 加熱形式：包覆 溫度范圍：室溫~200℃ PT100測溫，RKC溫控表控溫 | 1套 |
| 4 | 計量泵動力 | 微型調速電機+減速機 功率：120W 減速比：30 變頻調速 | 1套 |
| 5 | 噴頭 | 16G魯格針頭 孔徑：0.16（mm） 材質：304 | 2支 |
| 6 | 真空抽吸環 | 不銹鋼材質，含導流孔 | 1套 |

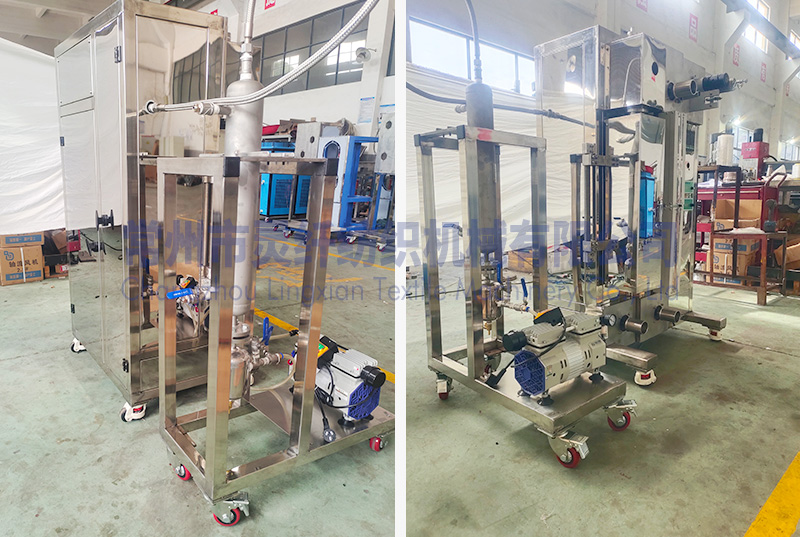

| 7 | 冷凝交換器 | 形式：螺旋纏繞交換式 交換面積：約0.4m2 材質：304 夾層式 含收集罐 本冷凝需要與低溫浴槽配合使用 | 1套 |
| 8 | 低溫浴槽/冷水機 | 型號：LTB-1005-A 控溫范圍：-10~99.9 溫度波動：≤±0.2℃ 分辨率：0.1℃ 槽內容積：6L | 1套 |
| 9 | 無油干式真空泵 | 抽氣速率：65L/min 功率：230W 極限真空：-90Kpa | 1套 |
| 10 | 加熱甬道 | 規格DN63×700（mm） 材質：304 加熱形式：外包加熱圈 溫度范圍：室溫~300℃ 加工功率：約1Kw×4 PT100測溫，RKC溫控表控制 | 1套 |
| 11 | 導絲盤 | 規格：?60X80mm 材質：304 速度范圍：0~45m/min 動力采用57閉環步進+精密減速器齒輪箱 減速比：3.25 | 1套 |
| 12 | 第一握持輥組 | ①主動輥 規格：?60X80mm 材質：304 速度范圍：0~45m/min 動力采用57閉環步進+精密減速器齒輪箱 減速比：3.25 功率：約100W ②被動輥 規格：?20X80mm 材質：碳鋼噴砂鍍鉻 形式：被動式 | 1套 |
| 13 | 夾縫式熱板 | 有效加熱長度：390（mm） 加熱功率：約500W 溫度范圍：室溫~250攝氏度 PT100測溫，RKC溫控表控溫。 | 2只 |
| 14 | 第二握持輥組 | ①主動輥 規格：?60X80mm 材質：304 速度范圍：0~45m/min 動力采用57閉環步進+精密減速器齒輪箱 減速比：3.25 ②被動輥 規格：?20X80 材質：碳鋼噴砂鍍鉻 形式：被動式 | 1套 |
| 15 | 收卷裝置 | 恒線速收卷 形式：摩槽輥+被動夾頭 速度范圍：0~45m/min 紙管規格：?5×?35×120 動力采用57閉環步進+精密減速器齒輪箱 減速比：3.25 | 1套 |
| 16 | 機架 | 不銹鋼型材焊接件 | 1套 |
| 17 | 電控系統 | 整機由集成在機架內，溫度采用PT100測溫，RKC溫度表控溫。計量泵動力采用變頻調速控制。導絲盤、第一握持輥組、第二握持輥組、收卷裝置動力采用步進控制器+閉環步進電機。其余電器均采用國產知名品牌。 | 全套 |
